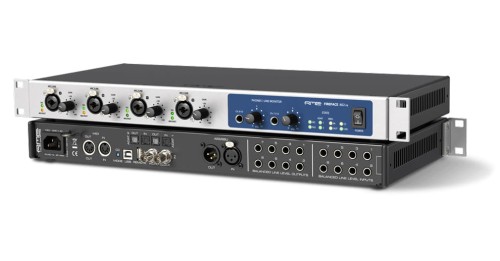

RME Fireface 802 FS – interfejs audio USB

RME Fireface 802 FS – interfejs audio USB

• Sekcja analogowa:
  • Konwersja analogowo-cyfrowa, wejścia liniowe 1-8, tylny panel:
    • Wejścia: 6,3 mm TRS, elektronicznie symetryzowane
    • Stosunek sygnału do szumu (SNR) @LoGain: 116dB (AES17), 118dBA
    • Stosunek sygnału do szumu (SNR) @ +4dBu: 115dB (AES17), 117dBA
    • Pasmo przenoszenia @ 44,1kHz, -0,1dB: 8,9Hz – 20,4kHz
    • Pasmo przenoszenia @ 96kHz, -0,5dB: 4,3Hz – 45,2kHz
    • Pasmo przenoszenia @ 192kHz, -1dB: 3Hz – 89kHz
    • Filtr: Short Delay Sharp, 5 / 5 / 6 samples delay
    • THD @ -1dBFS: <-120 dB, <0,0001%
    • THD+N @ -1dBFS: <-110 dB, <0,00032%
    • Separacja kanałów: >110dB
    • Maksymalny poziom wejściowy: +19dBu
    • Impedancja wejściowa @ 1kHz: 10kΩ symetrycznie, 10,6kΩ niesymetrycznie
    • Czułość wejściowa przełączalna pomiędzy Lo Gain i +4dBu
    • Poziom wejściowy dla 0dBFS @ Lo Gain: +19dBu
    • Poziom wejściowy dla 0dBFS @ +4dBu: +13dBu
    • Zmienne wzmocnienie cyfrowe: od 0 do +12dB
    • Minimalny poziom dla 0dBFS: +1dBu, -1,2dBV
  • Wejścia mikrofonowe 9-12, przedni panel: jak konwersja analogowo-cyfrowa, poza:
    • Wejścia: XLR, elektronicznie symetryzowane
    • Impedancja wejściowa: 3,4kΩ
    • Stosunek sygnału do szumu (SNR): 113dB RMS nieważone, 116dBA
    • Zakres wzmocnienia: 54dB
    • Maksymalny poziom wejściowy, wzmocnienie +6dB: +10dBu
    • Maksymalny poziom wejściowy, wzmocnienie +60dB: -44dBu
    • CLIP LED: 0dBFS
    • SIG LED: -42dBFS
  • Wejścia instrumentalne 9-12, przedni panel: jak konwersja analogowo-cyfrowa, poza:
    • Wejścia: 6,3 mm TS jack, niesymetryczny
    • Impedancja wejściowa: 1MΩ
    • Stosunek sygnału do szumu (SNR): 113dB RMS nieważony, 116dBA
    • Maksymalny poziom wejściowy, wzmocnienie +6dB: +21dBu
    • Maksymalny poziom wejściowy, wzmocnienie +60dB: -33dBu
    • Pasmo przenoszenia @ 44,1kHz, -0,5dB: 2,5Hz – 20,8kHz
    • Pasmo przenoszenia @ 96kHz, -0,5dB: 2,5Hz – 25kHz
    • Pasmo przenoszenia @ 192kHz, -1dB: 1,7Hz – 36kHz
  • Konwersja cyfrowo-analogowa, wyjścia liniowe 1-8, tylny panel:
    • Wyjścia: 6,3 mm TRS jack, serwo-symetryzowane
    • Stosunek sygnału do szumu (SNR)@ HiGain: 116,5dB (AES17), 118,5dBA
    • Stosunek sygnału do szumu (SNR) @ +4dBu: 116dB (AES17), 118dBA
    • Stosunek sygnału do szumu (SNR) @ -10dBV: 107dB (AES17), 109dBA
    • Pasmo przenoszenia @ 44,1kHz, -0,1dB: 0Hz – 20,2kHz
    • Pasmo przenoszenia @ 96kHz, -0,5dB: 0Hz – 44,6kHz
    • Pasmo przenoszenia @ 192kHz, -1dB: 0Hz – 77,5kHz
    • THD+N: <-110dB, <0,00032%
    • Separacja kanałów: >110dB
    • Poziom wyjściowy przełączalny pomiędzy Hi Gain, +4dBu i -10dBV
    • Poziom wyjściowy przy 0dBFS @ Hi Gain: +19dBu
    • Poziom wyjściowy przy 0 dBFS @ +4dBu: +13dBu
    • Poziom wyjściowy przy 0 dBFS @ -10dBV: +2dBV (+4,2dBu)
    • Impedancja wyjściowa: 75Ω
  • Konwersja cyfrowo-analogowa – wyjścia monitorowe stereo 9-12: jak konwersja cyfrowo-analogowa, poza:
    • Wyjścia: 2 x 6,3 mm TRS stereo jack, niesymetryczny
    • Maksymalny poziom wyjściowy przy 0dBFS: +17dBu
    • Maksymalna moc na kanał przy obciążeniu 32Ω, 0,02% THD: 200mW (2,5Vrms, +10dBu)
    • Stosunek sygnału do szumu (SNR): 116dB (AES17), 118dBA
    • Impedancja wyjściowa: 2Ω
  • MIDI:
    • Wejście i wyjście: 5-pin DIN
    • Galwanicznie izolowane za pomocą wejścia optoizolowanego
    • Tryb Hi-speed: Jitter i czas reakcji zwykle poniżej 1 ms
    • Osobne 128-bajtowe FIFO dla wejścia i wyjścia
• Sekcja cyfrowa:
  • Zegary: wewnętrzny, ADAT In, AES In, SPDIF In, Word Clock In
  • Tłumienie jittera zegarów zewnętrznych: >50dB (>1Hz)
  • Efektywny wpływ jittera zegara na konwersję AD i DA: bliski zeru
  • PLL zapewnia zerowy spadek, nawet przy jitterze większym niż 100 ns
  • Cyfrowy Bitclock PLL dla bezproblemowej pracy ADAT o zmiennej prędkości
  • Obsługiwane częstotliwości próbkowania: od 28 kHz do 200 kHz
  • Wejścia cyfrowe:
    • AES/EBU:
      • Wejście: 1 x XLR, zbalansowane transformatorowo, izolowane galwanicznie, zgodnie z AES3-1992
      • Input stage o wysokiej czułości (<0,3Vpp)
      • Kompatybilne z SPDIF (IEC 60958)
      • Akceptuje format konsumencki i profesjonalny
      • Zakres blokowania: 27 kHz – 200 kHz
      • Tłumienie jittera: >50dB (>1Hz)
    • ADAT optyczny:
      • Złącze: 2 x TOSLINK, format zgodny ze specyfikacją firmy Alesis
      • Standard: 2 x 8 kanałów 24-bit, do 48kHz
      • Podwójna prędkość (S/MUX): 2 x 4 kanały 24-bit 96kHz
      • Poczwórna prędkość (S/MUX4): 2 x 2 kanały 24-bit 192kHz
      • Bitclock PLL zapewnia doskonałą synchronizację nawet w trybie varispeed
      • Zakres blokowania: 31,5kHz – 50kHz
      • Tłumienie jittera: >50dB (>1Hz)
    • SPDIF optyczny (ADAT 1/2):
      • Złącze: 1 x optyczne, zgodnie z IEC 60958
      • Akceptuje format konsumencki i profesjonalny
      • Zakres blokowania: 27kHz – 200kHz
      • Tłumienie jittera: >50dB (>1Hz)
    • Word Clock:
      • Złącze: BNC, bez terminatorów (10kΩ)
      • Przełącznik wewnętrznej terminacji 75Ω
      • Automatyczna detekcja podwójnej/poczwórnej prędkości i wewnętrzna konwersja do pojedynczej prędkości
      • SteadyClock gwarantuje synchronizację o bardzo niskim jitterze, nawet w trybie varispeed
      • DC-offsets w sieci nie mają wpływu
      • Obwód adaptacji sygnału: odświeżanie sygnału poprzez automatyczne centrowanie i histerezę
      • Zabezpieczenie przeciwprzepięciowe
      • Zakres poziomu 1,0Vpp – 5,6Vpp
      • Zakres blokowania: 27kHz – 200kHz
      • Tłumienie jittera: >50dB (>1Hz)
  • Wyjścia optyczne:
    • AES/EBU:
      • Wyjście: 1 x XLR, zbalansowane transformatorowo, izolowane galwanicznie, zgodnie z AES3-1992
      • Poziom wyjściowy profesjonalny 4,2Vpp, konsumencki 2,4Vpp
      • Format profesjonalny zgodny z AES3-1992 Amendment 4
      • Format konsumencki (SPDIF) zgodny z IEC 60958
      • Tryb Single Wire, częstotliwość próbkowania od 28 kHz do 200 kHz
    • ADAT:
      • Złącze: 2 x TOSLINK, format zgodny ze specyfikacją firmy Alesis
      • Standard: 2 x 8 kanałów 24-bit, do 48kHz
      • Podwójna prędkość (S/MUX): 2 x 4 kanały 24-bit 96kHz
      • Poczwórna prędkość (S/MUX4): 2 x 2 kanały 24-bit 192kHz
    • SPDIF optyczny (ADAT 1/2):
      • Format konsumencki (SPDIF) zgodny z IEC 60958
      • Częstotliwość próbkowania od 28 kHz do 200 kHz
    • Word Clock:
      • Złącze: BNC
      • Maksymalne napięcie wyjściowe: 5Vpp
      • Napięcie wyjściowe @ 75Ω termination: 4,0Vpp
      • Impedancja wyjściowa: 10Ω
      • Pasmo przenoszenia: 27kHz – 200kHz
• Ogólna:
  • Zasilanie: wewnętrzny zasilacz impulsowy, 100 – 240V AC, 30W
  • Pobór mocy w stanie bezczynności: 15W
  • Typowy pobór mocy: 22W
  • Wymiary z uszami do racka (szer. x wys. x gł.): 483 x 44 x 242 mm
  • Wymiary bez uszu do racka (szer. x wys. x gł.): 436 x 44 x 235 mm
  • Waga: 2,8 kg
  • Zakres temperatur: od +5°C do +50°C
  • Wilgotność względna: <75%, bez kondensacji
