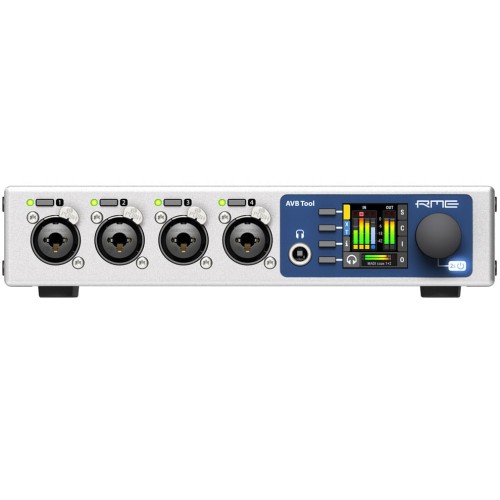

RME AVB Tool – konwerter MADI – AVB

RME AVB Tool – konwerter MADI – AVB

Konwerter MADI-AVB z routerem (260 x 260 kanałów), 4 przedwzmacniaczami mikrofonowymi, 4 wejściami analogowymi Combo XLR/TRS [Mic/Inst/Line], 2 wyjściami liniowymi TRS, wyjściem słuchawkowym, Word Clock I/O (BNC), 128 kanałami MADI I/O (BNC i optical SFP), AVB (RJ45), SteadyClock FS, USB.

Router, przedwzmacniacze mikrofonowe, konwerter MADI - AVB i jeszcze więcej funkcji

RME AVB Tool łączy w sobie protokół MADI i deterministyczny dźwięk sieciowy AVB z czterema precyzyjnymi wejściami mikrofonowymi, instrumentalnymi i liniowymi, a także z wyjściem słuchawkowym i oddzielnymi wyjściami liniowymi. Zgodnie z koncepcją maksymalnej wszechstronności firmy RME, to urządzenie w formacie rack 19″ obsługuje również 128 kanałów wejściowych/wyjściowych MADI.

Wysokiej jakości wejścia analogowe

AVB Tool jest konwerterem analogowym o nieskazitelnie czystym dźwięku, obsługującym sygnały analogowe najczęściej spotykane w reżyserce, studiu nagrań czy na scenie. Wyposażony jest w cztery wejścia combo XLR/TRS z możliwością zdalnej regulacji wzmocnienia 75 dB, co 1 dB. Wejścia liniowe z czułością +18 dBu mają możliwość przełączenia na wysoką impedancję na każdym kanale. Jest tu także stereofoniczne wyjście słuchawkowe oraz dwa analogowe wyjścia liniowe z możliwością przełączania poziomów referencyjnych +4/+19 dBu.
AVB Tool zasilany jest przez zewnętrzny zasilacz z blokadą wtyczki, a port blokady K-slot zapewnia dodatkowy poziom zabezpieczenia przed kradzieżą.

Płynna redundancja jest dostępna dla wszystkich sygnałów MADI, gdy drugi port MADI jest mirrorowany tym samym sygnałem, co koncentryczne wejście MADI. Jeśli redundancja nie jest wymagana, to (opcjonalny) optyczny moduł MADI single lub multi mode traktowany jest jako indywidualne wejście/wyjście MADI z pełną przepustowością.

8-strumieniowa gigabitowa sieć AVB

Po stronie AVB liczba strumieni dostępnych w rdzeniu RME AVB została podwojona do ośmiu strumieni w formacie AM824 (legacy AVB) lub wysokiej wydajności AAF (zgodnym z MILAN) – z możliwością konfiguracji rozmiaru i formatu każdego strumienia. Łącznie można wysyłać i odbierać do 128 kanałów audio przez AVB we wszystkich strumieniach.

AVB Tool posiada te same stopnie wejściowe co pierwsze cztery kanały 12Mic’a, z powodzeniem łącząc komponenty znajdujące się w Fireface UFXII i UFX+ w nowym przetworniku AD, rozszerzonym o możliwość przełączenia na wysoką impedancję, symetryczne wejścia liniowe TRS oraz dwa wyjścia symetryczne z tyłu do monitorowania.

Plug and play – łatwość konfiguracji i sterowania funkcjami

Sterowanie wszystkimi stanami urządzeń odbywa się bezpośrednio z panelu przedniego za pomocą enkodera i przycisków dla wygodnego, bezpośredniego dostępu do wszystkich funkcji. Urządzenia AVB firmy RME mogą być również w pełni zdalnie sterowane poprzez interfejs WWW na dowolnym połączeniu sieciowym (w tym bezprzewodowo przez Wi-Fi), co pozwala na szybkie tworzenie grup regulacji wzmocnienia, włączanie zasilania fantomowego oraz kierowanie sygnałów do słuchawek w celu monitorowania.

Zintegrowana matryca routingu pozwala na szybkie skierowanie dowolnych wejść analogowych bezpośrednio na wyjście słuchawkowe, a także na routing wszystkich sygnałów cyfrowych i strumieni AVB. Rozwiązywanie problemów związanych z sygnałami, taktowaniem, łącznością lub innymi kwestiami jest tu naprawdę proste.

Specyfikacja:

• 4 wejścia combo XLR/TRS (+18 dBu, 75 dB gain)
• 2 zbalansowane wyjścia liniowe TRS balanced (+4/+19 dBu, DC coupled)
• Stereofoniczne wyjście słuchawkowe do monitoringu wszystkich sygnałów
• Word Clock I/O (BNC)
• 1 złącze RJ45 1 GigE AVB, 8 strumieni (każdy do 16 kanałów) na kierunek
• 1 złącze MADI I/O (koaksjalne)
• MADI optyczne przez opcjonalny moduł SFP
• Redundancja wejściowa MADI (wymagany opcjonalny moduł SFP)
• Wewnętrzne rutowanie do 260 x 260 kanałów
• Konwersja MADI-AVB
• Kolorowy wyświetlacz 1,54” z pokrętłem kontrolnym i 4 przyciskami dla wygodnego i bezpośredniego dostępu do wszystkich funkcji
• SteadyClock FS – ultraniski jitter
• Obsługa zdalna przez HTTP, JSON, IEEE 1722.1 AVDECC, MIDI przez MADI
• USB 2.0 (zdalna obsługa oraz aktualizacja oprogramowania)
• Slot blokady antykradzieżowej K-slot
